Паллет-ячейка против третьей смены: считаем на реальной линии

Исходные данные: линия упаковки 1 100 коробов за смену, короб до 12 кг, паллетирование вручную — два оператора на смене. Завод работает в три смены, но третья хронически недоукомплектована: ночная ставка выше, текучка — тоже.

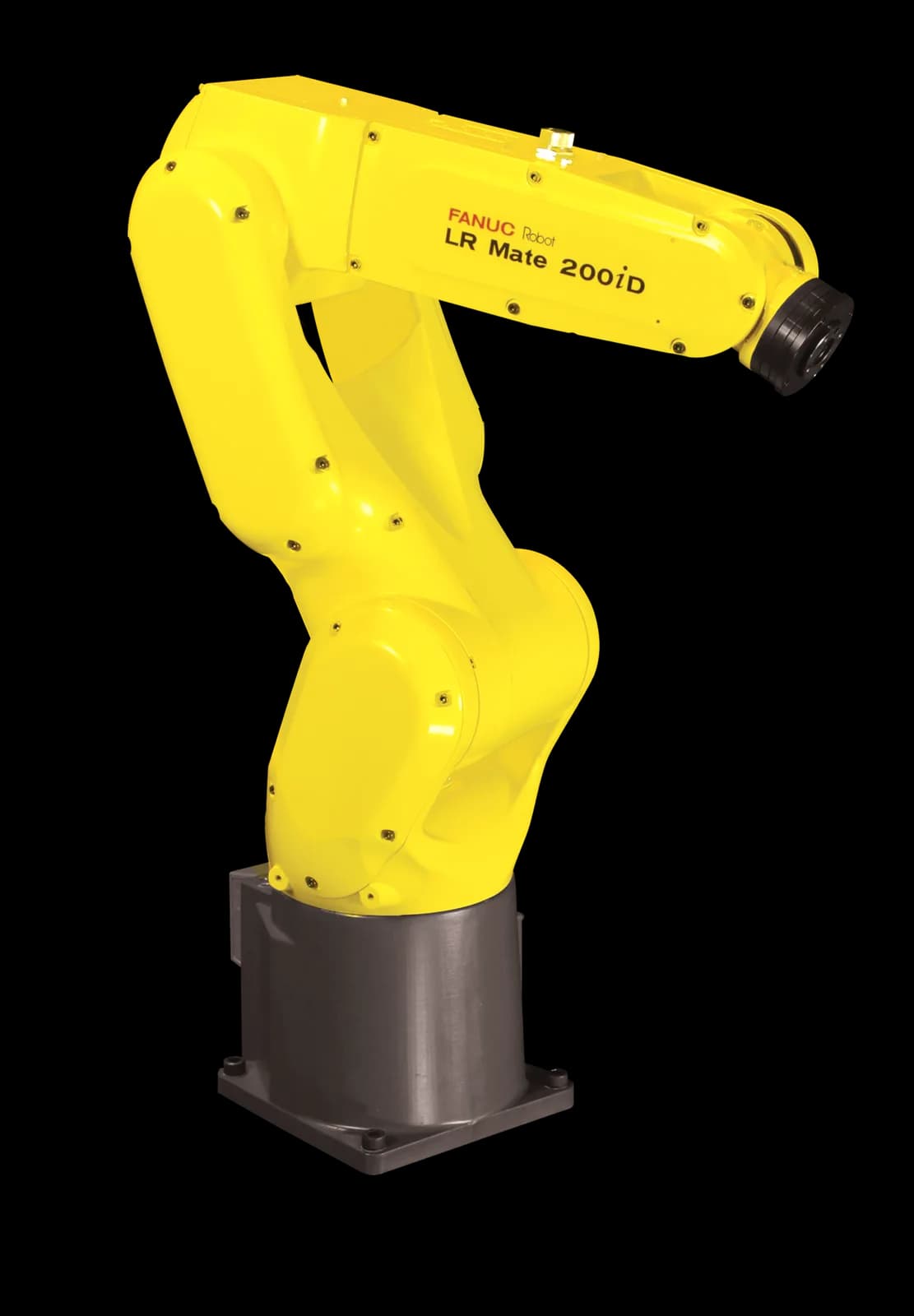

Конфигурация ячейки: манипулятор с захватом до 18 кг, конвейер подачи, ограждение, ПЛК-синхронизация с линией. Бюджет «под ключ» — $42 000, включая пусконаладку и обучение. Ячейка закрывает вечернюю и ночную смены; дневная остаётся за людьми — там частые переналадки.

Отдельная строка, которой нет в таблице, но которая решила сделку: третья смена перестала зависеть от найма. HR этого завода тратил на закрытие ночных позиций больше, чем стоит квартал сервиса ячейки.

«Ячейка под ключ» — это шесть строк сметы, и манипулятор в ней — лишь половина денег. Вторая половина — то, что превращает робота в работающий участок: подача, безопасность, синхронизация и люди, которые всё это запустят. Разбираем смету этого проекта по строкам.

Где можно экономить: манипулятор с вторичного рынка Китая снимает со сметы до $7 000 — при условии дефектовки и замены редукторов до монтажа. Где нельзя: safety-контур и ограждение. Участок без сертифицированной безопасности — это не экономия, а отложенный простой всей линии после первого инцидента с проверкой.

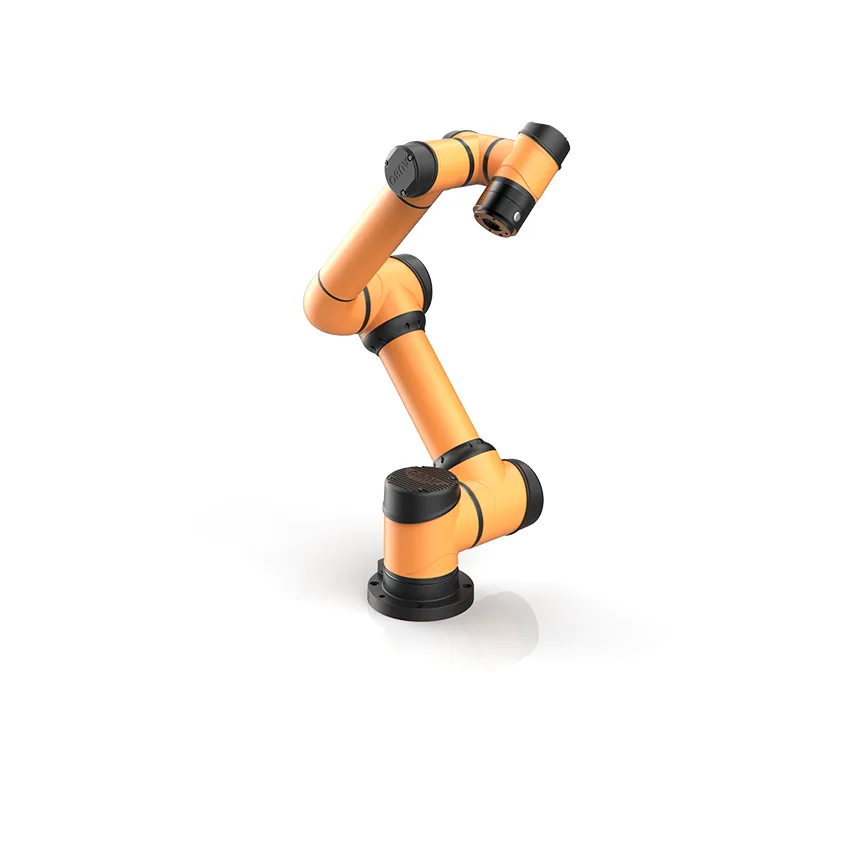

Три честных случая против ячейки. Частые переналадки: если SKU меняется каждые полчаса, оснастка съест всю экономию — смотрите в сторону кобота или оставьте людей. Нестабильный короб: мятая тара требует технического зрения, а это другой бюджет. Пиковая гибкость: бригаду можно перебросить на другой участок, ячейку — нет.

Ровный поток на входе — ячейка не любит «то пусто, то завал». Ограждение и safety-контур — не опция, а условие существования проекта. И ПЛК-синхронизация с линией: ячейка, которая не умеет останавливать конвейер, однажды соберёт паллету из воздуха.

Минимальный обмен сигналами с линией — четыре провода: «короб на подходе» от линии к ячейке, «накопитель полон — притормози» от ячейки к линии, аварийный стоп в обе стороны и «паллета готова» для вызова погрузчика. Это уровень ПЛК (программируемый логический контроллер — промышленный «мозг» участка), без всяких серверов, и он обязателен: ячейка, живущая вслепую, рассыпается на первом же сбое темпа.

Следующий уровень — учёт. Когда ячейка закрывает паллету, она знает её состав точнее любого кладовщика: счёт коробов — её работа. Подключение к WMS или ERP превращает это в автоматическую этикетку паллеты и приход на склад без пересчёта вручную. На нашем кейсе интеграция с учётом окупилась за счёт одного эффекта: исчезли «потерянные» паллеты, которые числились на производстве, а физически уже стояли на складе.

1. 01Обследование: замеры участка, видео потока на линии, профиль короба — одна неделя.
2. 02Проект ячейки: компоновка, циклограмма, смета по строкам — одна неделя на согласование.
3. 03Производство и стендовая сборка: манипулятор, конвейер, ограждение собираются и гоняются у интегратора — 6–8 недель.
4. 04FAT на стенде: прогон на ваших коробах, с вашей укладкой — один-два дня, протокол с видео.
5. 05Монтаж и пусконаладка на площадке: механика за выходные, синхронизация с линией — неделя.
6. 06Обучение смен и опытная эксплуатация: две недели с инженером на связи, затем плановый сервис.

После запуска ячейка живёт на плановом сервисе: ТО раз в полгода — редукторы, кабель-каналы, калибровка захвата — и комплект ЗИП на площадке: присоски, предохранители, пневмофитинги. Этого хватает, чтобы между визитами инженера участок обслуживал обычный механик смены. Отдельной строкой держите телефон техподдержки на стене у пульта: половина «аварий» первого года решается за десять минут разговора.
